Cellule HTA Schneider Electric SM6-IM
Cellule interrupteur-sectionneur HTA Schneider Electric SM6-IM, 24 kV et 400 A sur plaque, en enveloppe métallique modulaire.
- Fabriqué par
- Schneider Electric
- Vendu par
- SADERE SARL
- Type de produit
- Cellule HTA interrupteur-sectionneur
- Marque
- Schneider Electric
Description du produit
La cellule Schneider Electric SM6-IM assure la fonction interrupteur-sectionneur dans un poste de distribution HTA, sous une enveloppe métallique modulaire. Sa plaque signalétique indique une fabrication en 2012, une tension assignée de 24 kV, un courant assigné de 400 A et une masse de SF6 de 0,210 kg. La façade regroupe la commande et le schéma synoptique. Pour un remplacement ou une extension, rapprochez ces valeurs du schéma électrique, des cellules voisines et du dossier de maintenance, puis vérifiez les interfaces, les verrouillages et les raccordements des câbles.
Ce produit est recommandé pour
- Remplacement d’une cellule IM dans un poste compatible
- Extension d’un tableau HTA existant
- Préparation d’un cahier des charges de maintenance
Caractéristiques générales
| Caractéristique | Valeur / information |
|---|---|
| Tension assignée | 24 kV |
| Courant assigné | 400 A |
| Tension nominale du réseau | 15 kV |
| Courant de courte durée admissible | 12,5 kA |
| Durée admissible | 1 s |
| Courant de crête admissible | 31,5 kA |
| Tenue à fréquence industrielle | 50 kV |
| Tenue au choc de foudre | 125 kV |
| Fréquence | 50/60 Hz |
| Année de fabrication | 2012 |
| Masse de SF6 | 0,210 kg |
| Pression de SF6 | 40 kPa |
| Normes | HN64S41, IEC 62271-200 |
Les données fabricant décrivent le modèle. L’exemplaire proposé est confirmé dans le devis.
Bien choisir ce produit
Joignez le schéma unifilaire, la tension de service, le courant requis, le niveau de court-circuit et les références des cellules voisines. Demandez la plaque signalétique complète, les essais et l’historique de maintenance de la cellule proposée.
Questions fréquentes
S’agit-il d’une cellule SM AirSeT ?
Non, c’est une SM6-IM : sa plaque porte l’année 2012 et mentionne le SF6. Les caractéristiques d’une SM AirSeT ne s’y appliquent pas.
La plaque 24 kV suffit-elle pour mon réseau ?
Elle donne la tension assignée de la cellule. L’adéquation dépend aussi de la tension de service, du niveau de court-circuit, de l’isolement et de la configuration du poste.
Quels documents demander avant de choisir ?
La référence complète, les plans de raccordement, les verrouillages, les résultats d’essai et l’historique de maintenance.
Référence et fourniture
- Référence complète, état, dimensions et disponibilité confirmés par Sadere Sarl avant devis.
Référence, caractéristiques et disponibilité à confirmer sur devis.
À découvrir aussi
Équipements
Équipements de postesCellules HTA/HTB
Équipements de postes à sélectionner selon l’architecture du réseau et les fonctions attendues. Les caractéristiques sont définies pour le projet.
Appareillage HTACoupe-circuit à fusible HTA, isolateur composite
Coupe-circuit à fusible HTA à isolateur composite nervuré et porte-fusible articulé, pour la protection des réseaux aériens de distribution.
Appareillage HTACoupe-circuit à fusible HTA, isolateur porcelaine

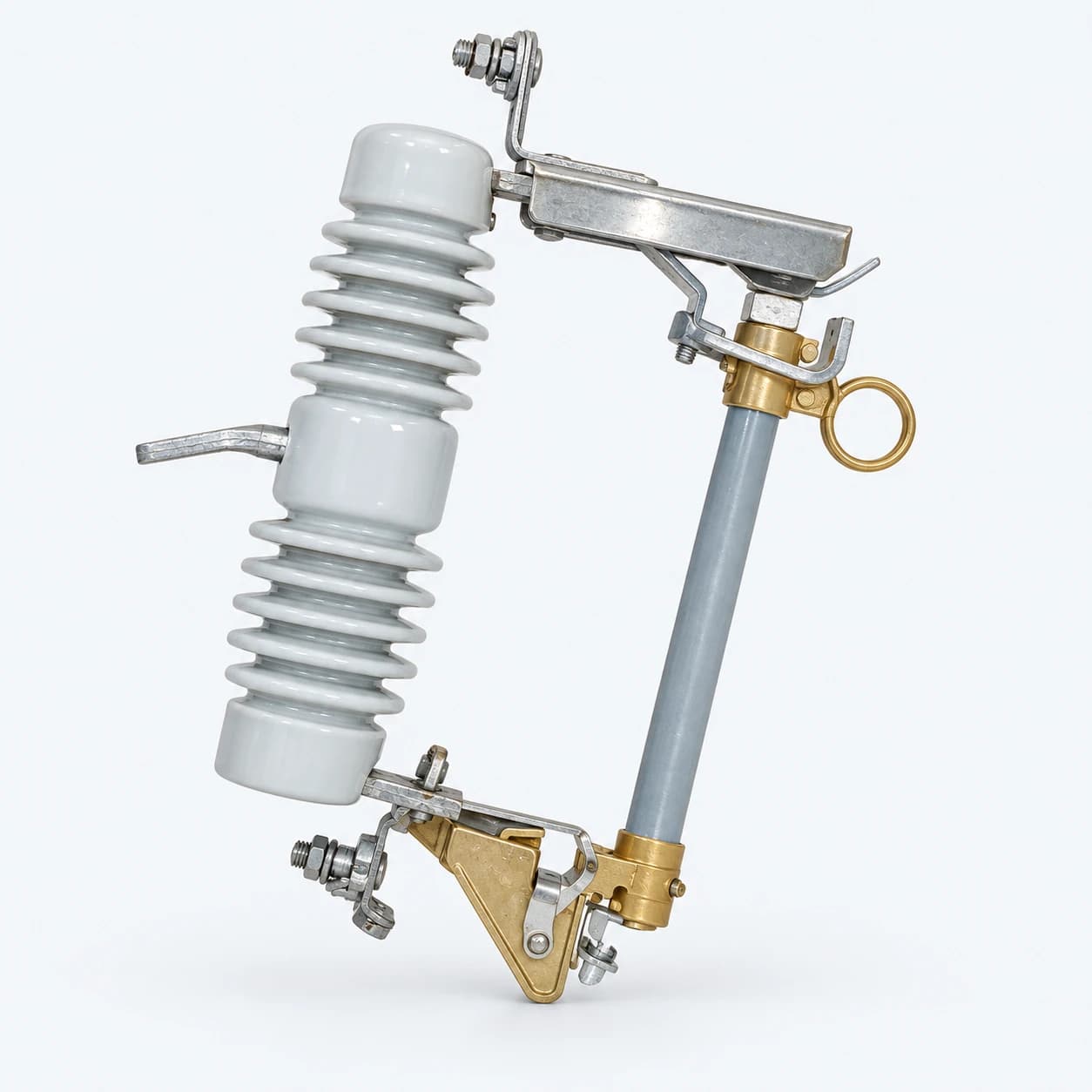

Coupe-circuit à fusible HTA à isolateur en porcelaine, pour protéger les dérivations et les équipements des réseaux aériens.
